Переключаемые квадраты RA4S

Переключаемые 3-х элементные квадраты
Олег Шишкин
RA4S

Антенна работает в диапазонах 10м-15м-20м.
Максимум диаграммы направленности переключается на 180 градусов малогабаритными реле.
Элементы антенны изготавливается из проволоки, и формируются при помощи веревочных оттяжек.
Все три рамки каждого диапазона имеют одинаковый периметр. Расстояние между соседними элементами равно 4,44 метра.
Крайние элементы подвешиваются за углы к двум диэлектрическим мачтам на высоте 10 метров.
Средний элемент каждого диапазона подвешен за центр веревки, соединяющей концы двух мачт.

Питается антенна по одному кабелю сопротивлением 50 Ом.
Кабель подключается к нижнему углу рамки выбранного диапазона с помощью соответствующего реле.
Разворот диаграммы направленности происходит за счет включения в нижние углы рефлекторов и директоров сосредоточенных элементов (индуктивность или емкость соответственно).

Периметры рамок и значения реактивных элементов.

При проектировании учитывалось одновременное размещение на одной из мачт еще одной антенны.
На отметке 12 метров подвешивалcя "Инвертед" и без него при повторении "Трайбендера", скорее всего, потребуется уточнение приведенных значений.

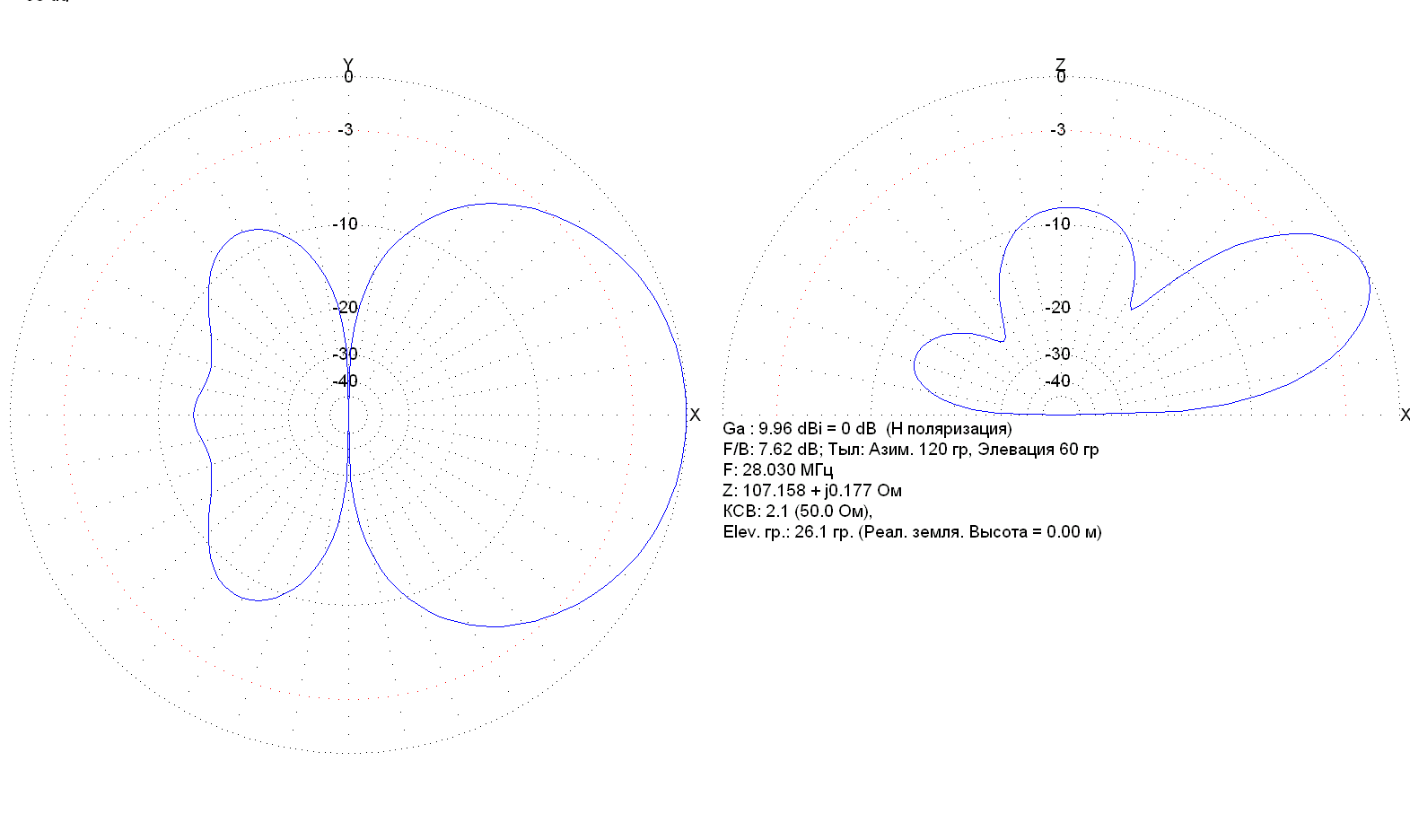

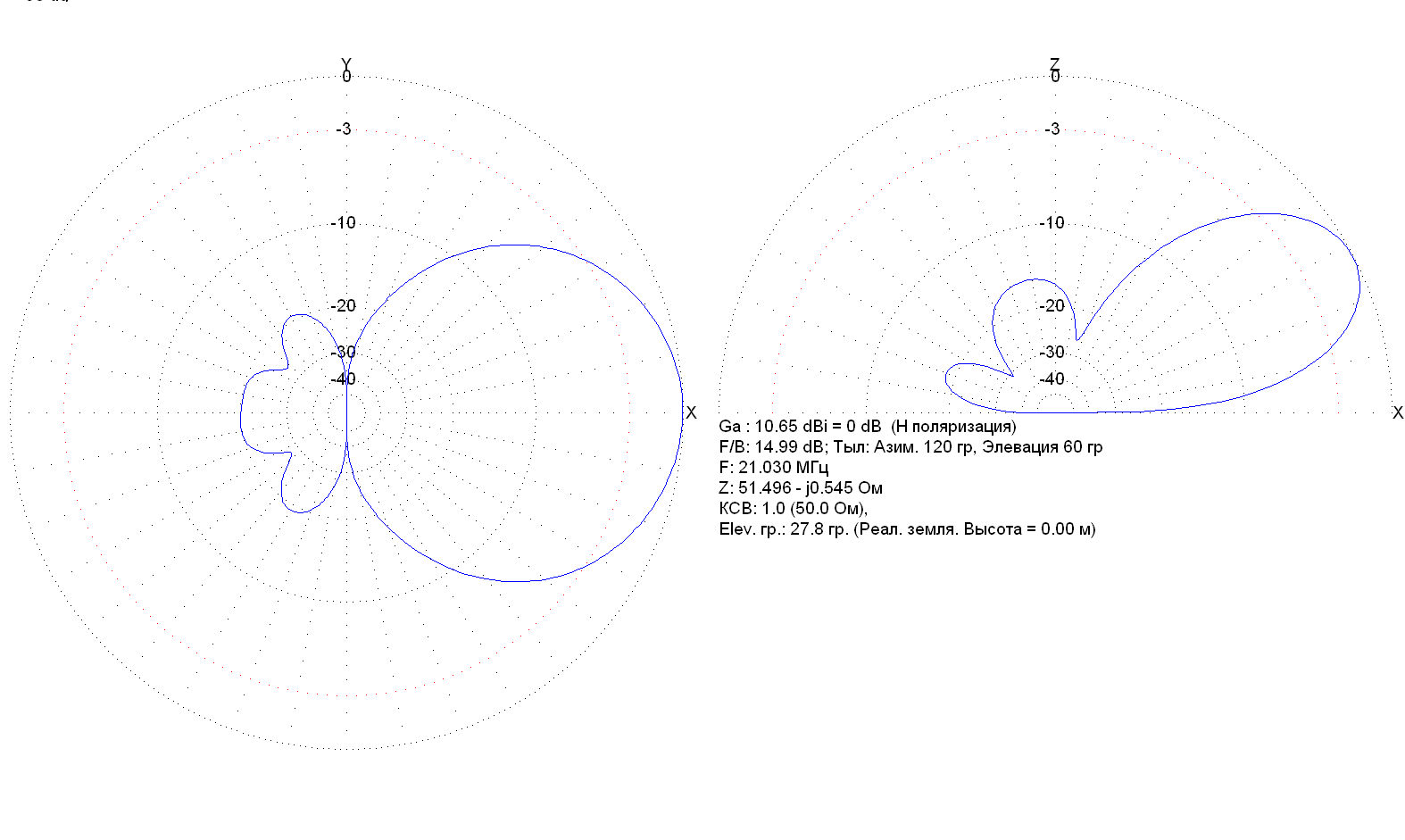

На рисунках ниже представлены диаграммы и характеристики, рассчитанные в программе MMANA.

Основными диапазонами были выбраны 20м и 15м, поэтому на диапазоне 10м полученные характеристики довольно-таки компромиссные.
Для питания антенны по 50-омному кабелю необходимо принятие мер по согласованию рамки диапазона 10м.
В моем случае входное сопротивление трансформируется полуволновым отрезком кабеля снижения, согласование производится автоматическим тюнером трансивера.

P.S. Антенна спроектирована для «Очного чемпионата ПФО 2012» и испытана в полях Чувашии на правом берегу реки Волги в ходе соревнований 2 июня 2012 года. Отсутствие прохождения на 10 м и корреспондентов с востока пока не позволили выявить все её преимущества. Испытания продолжаются.

Йошкар-Ола
18 мая 2012
