Городская антенна RU4SJ
"Городская антенна"
Семенов Владимир (RU4SJ)
При подводимой мощности 87 Вт, размещении в лоджии второго этажа, окно на юг, получены рапорта:
на 80м - RW9SM 58 RA3RTS 57 RN4HAX 59 RW4LC 59;
на 40м-UU2UDE 58 EW7EW 56 ER4ER 59 RK6JAT 59UA6YBE 59;
на 20м-4L3Y 59 ER2OG 58 RZ6HJ 59 UA6HN 59 UA6GB 59.

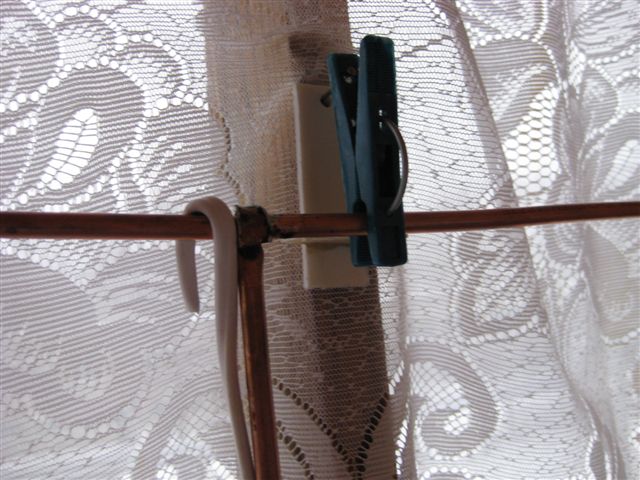

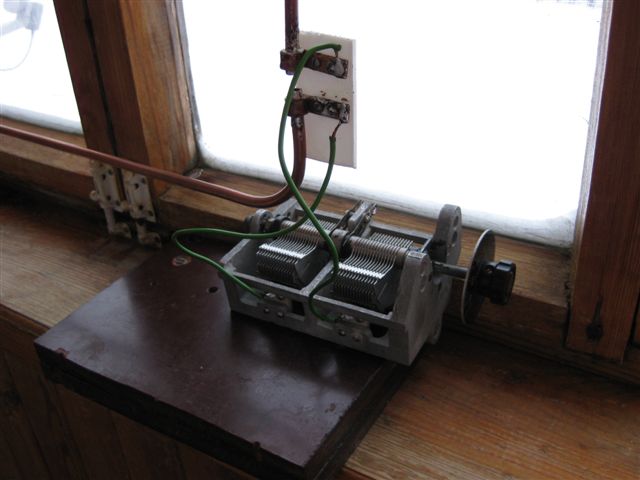

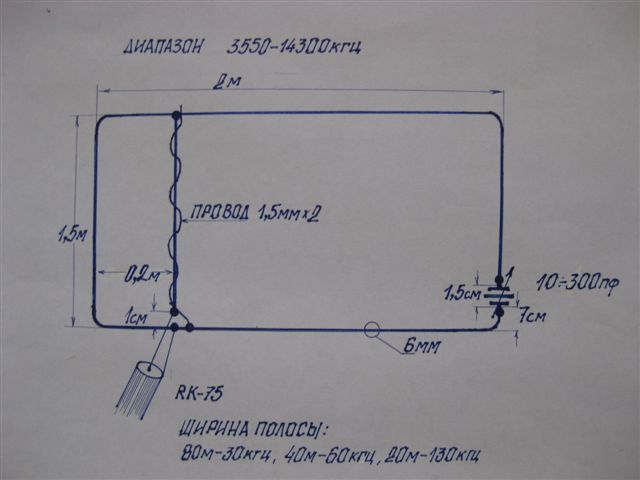

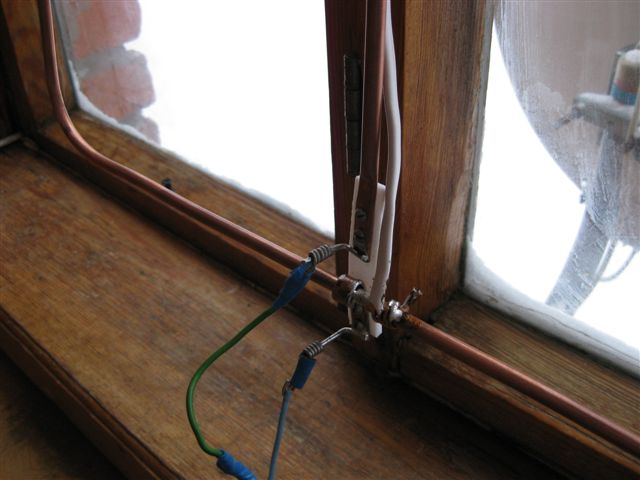

На 80м КПД низкий, связь неустойчивая, необходимо увеличить периметр и диаметр трубки антенны в 2 раза. Согласование с ВЧ кабелем осуществляется перемещением внутренней перемычки. Настройка острая, конденсатор включен по схеме бабочки. Для лучшей работы необходима настройка противовеса или земли подключенной к корпусу аппаратуры.

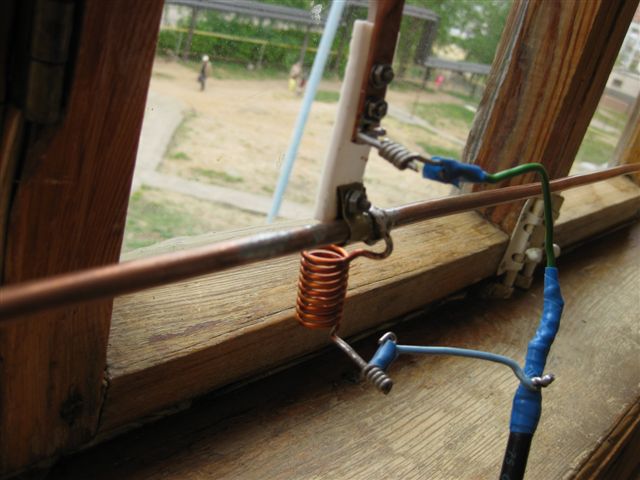

За счёт включения катушки между антенной и экраном ВЧ кабеля расширен диапазон от 3,44мгц до 28,75мгц.
Улучшен КСВ, за исключением диапазона 21мгц, где необходимо дополнительное согласование, можно удлинением ВЧ кабеля на 1,85м.
Диаметр катушки 9мм, число витков-9, ПЭЛ-2,0мм, длинна-25мм.
