Цилиндрическая антенна EH RU4SJ

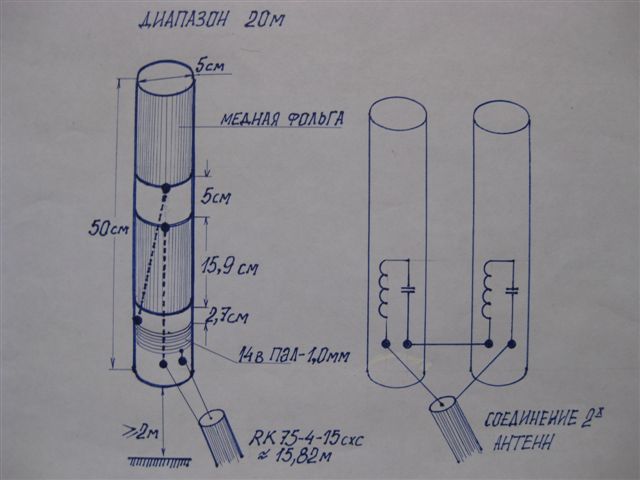

"Цилиндрическая антенна EH"
Семенов Владимир (RU4SJ)
Работает на частоте последовательного резонанса, при параллельном - только на приём. Однодиапазонная. Эквивалентна четвертьволновому вертикалу. Излучает внешняя поверхность экрана ВЧ - кабеля, особенно в пучности тока. Участок ВЧ кабеля вблизи антенны следует располагать вертикально. Применение заградительных фильтров на ферритовых кольцах нецелесообразно, сильный нагрев, эффект насыщения, изменение параметров антенны. Грубая настройка - подбором длинны ВЧ - кабеля, точная - изменением диаметра петли ВЧ - кабеля на расстоянии около 5 метров от антенны. Последовательное соединение однотипных антенн - для любителей фазированных вертикалов. При 100 Вт подводимой мощности, хорошем прохождении, даже из помещения, при размещении у окна, возможны связи с европейскими корреспондентами и нулевым районном.
