Спиральная антенна RU4SJ
"Спиральная антенна"
Семенов Владимир (RU4SJ)
Диапазон 13.941-14.504 МГц.
Ослабление по краям рабочего участка 1,5 дБ.
Максиум на 14,207мгц. КСВ 1. ВЧ кабель РК 75-4-15 СХС длинной 15,82м.

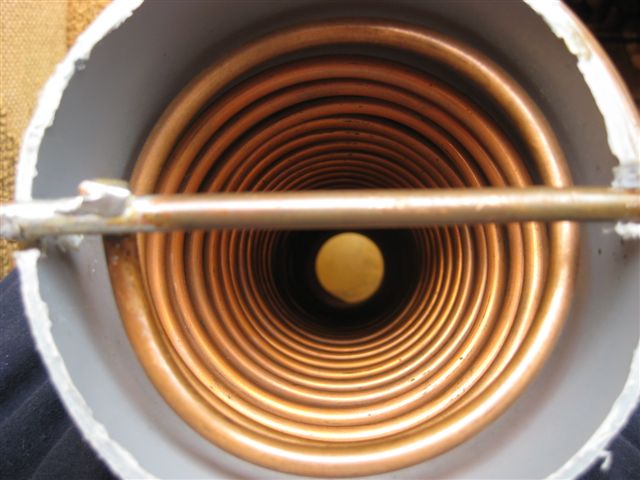

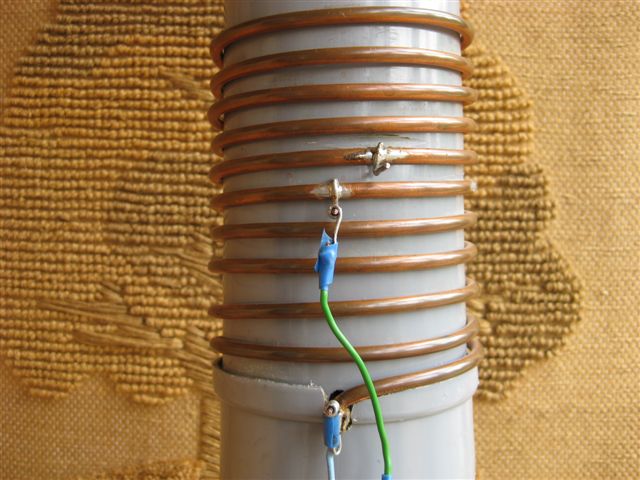

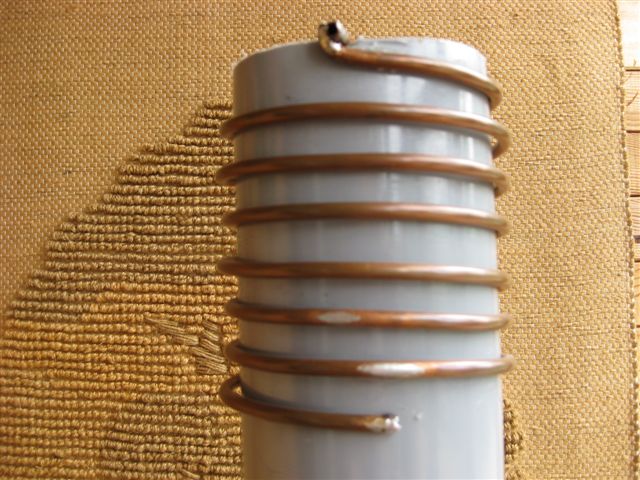

Основа -цилиндр диаметром 110см, длинной 86см. Спирали: внутри-35,5 витка, cнаружи - 7витков и 10 3/4витка.Медная трубка 6мм.

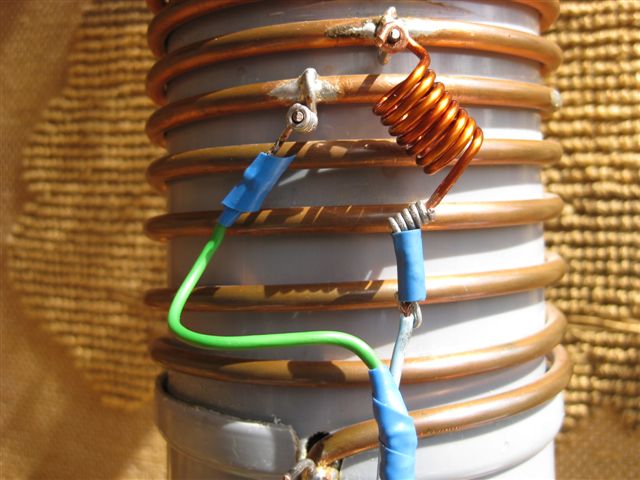

Работает на 21мгц, на 28мгц подключать к 5 и 6 витку через катушку диаметром 9мм,э кран сверху.
Рекомендуется поднять на 50см над поверхностью.
