Семенов Владимир (RU4SJ)

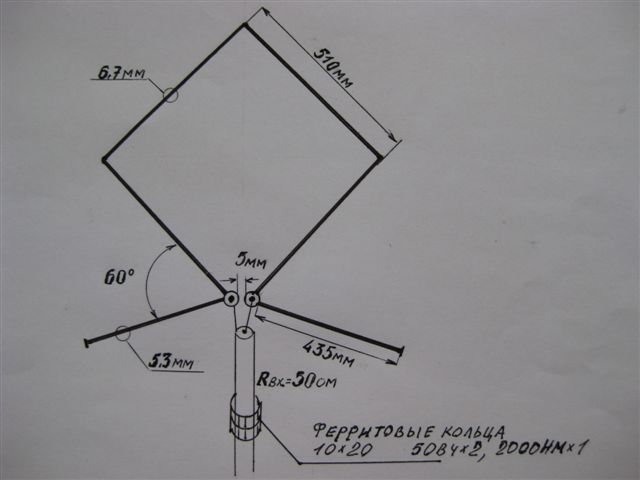

КСВ в диапазоне 144-146 мгц не более 1,1. На частотах 432,28 мгц и 438,5 мгц КСВ 1,1 , полосы пропускания относительно указанных частот, при КСВ не более 1,3 , составляют 2,35 мгц и 1,64 мгц соответственно.
При мощности 50вт и размещении антенны в лоджии, качество связи в режиме ЧМ на диапазоне 2м с г.Чебоксары оценивается 57 - 59.
В диапазоне 70см связь проходит только телеграфом. RU4SJ .

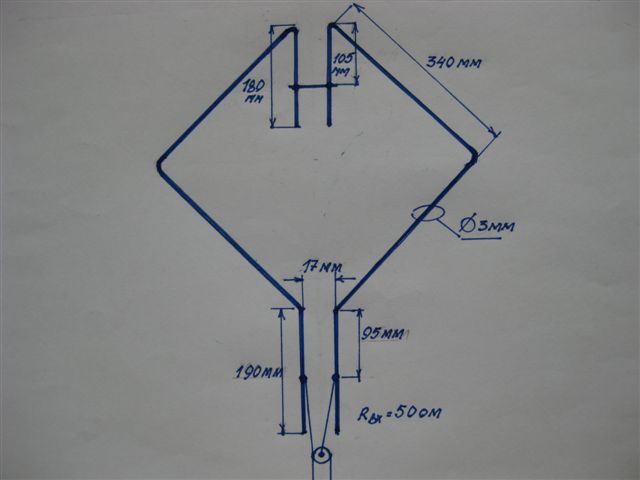

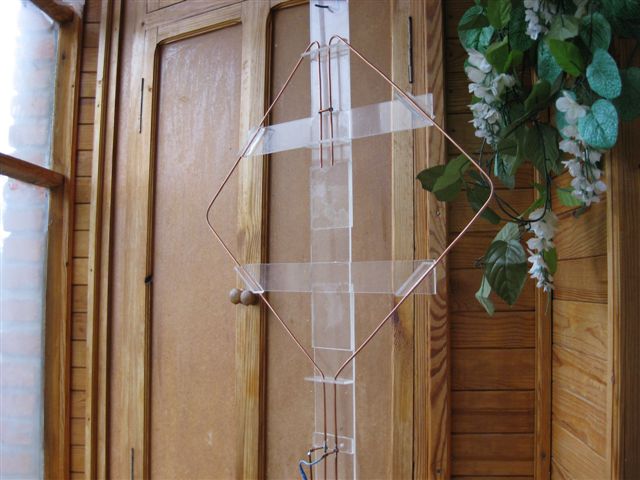

Другая рамка показала хорошие результаты при работе в городе в условиях закрытой радиовидимости и за его пределами.КСВ в полосах частот : 430 - 434, 437 - 440 мгц не более 1,2.
В участке 435 - 436 мгц КСВ не более 1,3.
Верхний короткозамкнутый шлейф предназначен для изменения направления вектора тока на 180 градусов.
Нужные параметры достигаются за счёт подстройки шлейфов.
